驅動系統
MRA 2

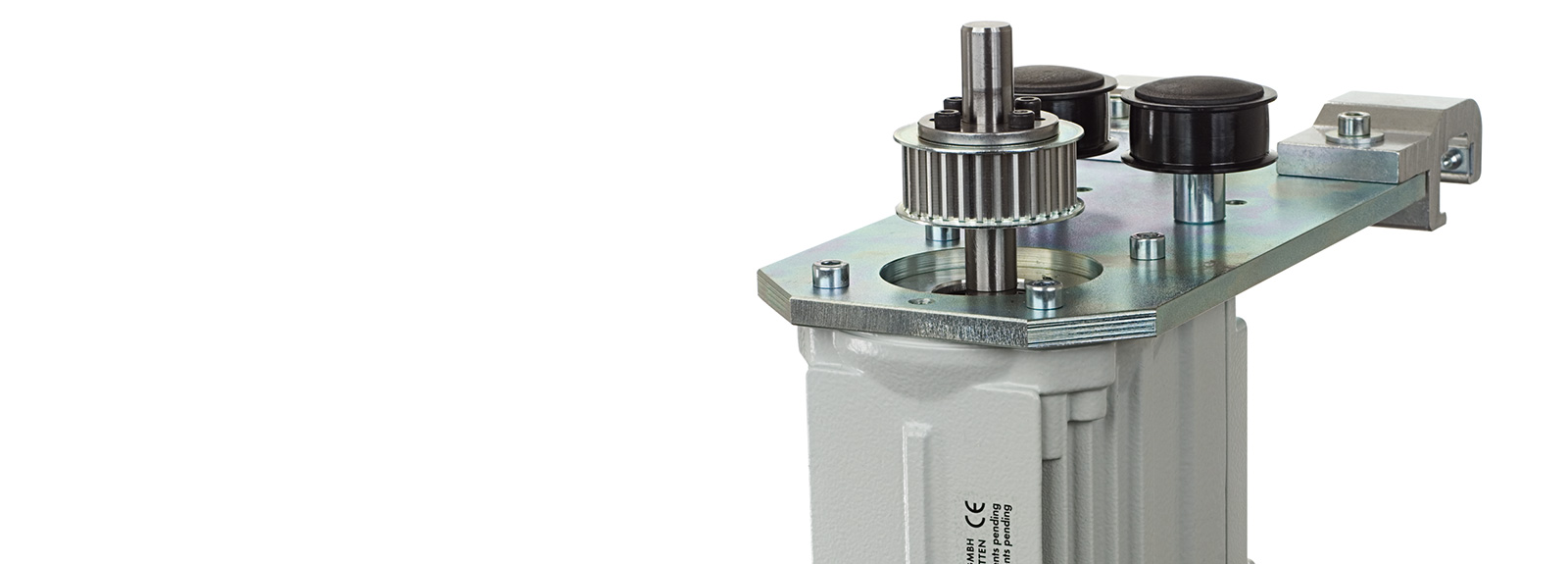

MRA 2 - 伺服馬達驅動皮帶系統
應用
MRA 2 - 伺服馬達驅動皮帶系統完全取代調速盤系統驅動的方式。伺服馬達設定了新的標準。每一條皮帶由個別的伺服馬達來驅動。伺服馬達由一組中央終端機來設定與控制。MRA 2 - 伺服馬達驅動皮帶系統被設計來適用于各種圓形針織機，其設定調機時間只需用到過去所需設定時間的十分之一。
主要特點
- 與現有其他方法相比較,它具有等長又精準的編結目
- 因?yàn)樵诟鞣N織機上都可執行穩定,均勻,可程控的喂紗率,織物質量因而改善
- 設定時間很短所以大大的提高產能也降低了生產成本
MRA 2: 組件
伺服馬達:
驅動皮帶的速度取決于所設定的喂紗率。
操作面版:
觸控屏幕用于輸入按裝設定與操作參數。
控制盒:
供應伺服馬達所須電力,最多達6個伺服馬達。 控制盒儲存來自于操作面版,編碼器的數據并傳送這些數據到伺服馬達。
電容器:
在主電力失效的當下,電容器可以接替供應電力直到織機完全靜止;以避免扯斷紗線。
編碼器:
編碼器偵測軸心的轉動并傳輸相當?shù)拿}波到控制盒。

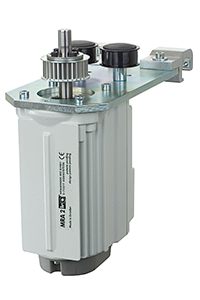

1. 伺服馬達
驅動皮帶的速度取決于所設定的喂紗率。

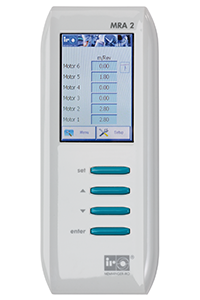

2. 操作面版
觸控屏幕用于輸入按裝設定與操作參數。
3. 控制盒
供應伺服馬達所須電力,最多達6個伺服馬達。 控制盒儲存來自于操作面版,編碼器的數據并傳送這些數據到伺服馬達。
4. 電容器
在主電力失效的當下,電容器可以接替供應電力直到織機完全靜止;以避免扯斷紗線。
5. 編碼器
編碼器偵測軸心的轉動并傳輸相當?shù)拿}波到控制盒。
Technische Daten技術數據
電源供應 : | 3 相 400 伏 交流, 其他電壓最好自備可逆變壓器 |
|---|---|
線性頻率 : | 45 – 66 赫茲 |
消耗功率 : | 250 伏安/每個伺服馬達 |
最大送紗器驅動數 : | 每個伺服馬達相對于每條皮帶60個MPF送紗器，或每個伺服馬達相對于每條皮帶24個MER送紗器。 |
最大皮帶速度 : | 360 米/每分鐘 (使用 30-齒數傳動齒輪)500 米/每分鐘 (使用 40-齒數傳動齒輪)576 米/每分鐘 (使用 48-齒數傳動齒輪) |
介于控制盒與伺服馬達的連接電纜長度 : | 1.8 米 或 3.0 米 |
Varianten型號
Zubeh?r配件
伺服馬達
驅動皮帶的速度取決于所設定的喂紗率。
操作面版
觸控屏幕用于輸入按裝設定與操作參數。
控制盒
供應伺服馬達所須電力,最多達6個伺服馬達?？刂坪袃?chǔ)存來自于操作面版及編碼器的數據并傳送這些數據到伺服馬達。
電容器
在主電力失效的當下,電容器可以接替供應電力直到織機完全靜止;以避免扯斷紗線。
編碼器
編碼器偵測軸心的轉動并傳輸相當?shù)拿}波到控制盒。
下載下載
-
- 操作手冊
- Operating Instruction MRA 2 (2 MB), German
- Operating Instruction GTN (784 KB), German
- Operating Instruction MRA 2 (2 MB), English
- Operating Instruction GTN (782 KB), English
- Operating Instruction MRA 2 (2 MB), Spanish
- Operating Instruction GTN (786 KB), Spanish
- Operating Instruction MRA 2 (2 MB), French
- Operating Instruction GTN (794 KB), French
- Operating Instruction MRA 2 (2 MB), Italian
- Operating Instruction GTN (784 KB), Italian
- Operating Instruction MRA 2 (2 MB), Turkish
- Operating Instruction GTN (823 KB), Turkish
- Operating Instruction MRA 2 (2 MB), Portuguese
- Operating Instruction GTN (780 KB), Portuguese
- Operating Instruction MRA 2 (2 MB), Chinese-trad.
